Xy-1A 150 মিটার উল্লম্ব ভূতাত্ত্বিক অনুসন্ধান মাটি পরীক্ষা ড্রিলিং রিগ মেশিন

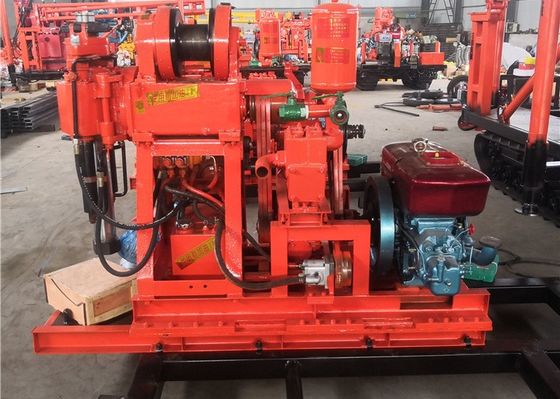

এক্সওয়াই-১এ মাটি পরীক্ষার ড্রিলিং রিগ মেশিন পরিচিতি
এই ড্রিলিং প্ল্যাটফর্মটি ১৫০ মিটার গভীরতা, ১৫০ মিমি গর্ত ব্যাসার্ধের, যা শিল্প ও বেসামরিক ভবন, রেলপথ, জলবিদ্যুৎ, পরিবহন,সেতুএটি একটি ধরনের হাইড্রোলিক ফিডিং, উচ্চ গতির, উচ্চ গতির টর্ক বেল্ট এবং পাম্পের সাথে বহনযোগ্যতা।ভূতাত্ত্বিক অনুসন্ধান, রেলপথ, সড়ক, বন্দর, সেতু, জল সংরক্ষণ এবং জলবিদ্যুৎ, টানেল, কূপ, শিল্প ও সিভিল নির্মাণ
এক্সওয়াই-১এ সিল টেস্টিং ড্রিলিং রিগ প্রোডাক্ট টেক ডেটাঃ
| ড্রিল |
ঘূর্ণমান মাথা |
|
ড্রিলিং গভীরতা
|
সর্বোচ্চ ১৫০ মিটার |
স্পিন্ডল গতি
|
1010,790,470,295,140 ((r/min) |
|
গর্তের ব্যাস
|
সর্বোচ্চ ১৫০ মিটার |
স্পিন্ডল স্ট্রোক |
৪৫০ কিমি |
| ড্রিল রড ব্যাসার্ধ |
৪২ মিমি |
স্পিন্ডল-ডাউন টান |
সর্বোচ্চ ১৫ কেএন |
| কোণ পরিসীমা |
৯০-৭৫ |
স্পিন্ডল উত্তোলন ক্ষমতা |
সর্বোচ্চ ২৫ কেএন |
| তেল পাম্প |
জল পাম্প |
| মডেল |
YBC-12/125 |
মডেল |
হরিজোন্টাল রিসপোক্সিং একক-অ্যাকশন পিস্টন পাম্প |
| নামমাত্র চাপ |
12.5 এমপিএ |
কাজের চাপ |
সর্বাধিক ১.২৫ এমপিএ |
| প্রবাহের গতি |
৮ মিলি/র |
|
|
| নামমাত্র গতি |
1500r/min |
|
|
| উত্তোলন |
শক্তি (ডিজেল) |
| সর্বোচ্চ উত্তোলন ক্ষমতা |
১৫ কেএন |
মডেল (ডিজেল ইঞ্জিন) |
ZS1105 |
| উত্তোলন ড্রাম বিপ্লব |
121,76,36 ((r/min)
|
নামমাত্র শক্তি |
12.১ কিলোওয়াট |
| ড্রাম ব্যাসার্ধ |
১৪০ মিমি |
নামমাত্র গতি |
2200r/m |
| ওজন |
প্রায় ৬০০ কেজি |
| আকার |
১৬২০*৯৭০*১৫৬০ মিমি |
.XY-1A মাটি পরীক্ষা ড্রিলিং রিগ মেশিনসুবিধা
1) শ্রমিকদের শারীরিক শ্রমের তীব্রতা কমাতে হাইড্রোলিক ফিডিং প্রক্রিয়াটি গ্রহণ করা হয়
(2) বল ক্ল্যাম্প clamping প্রক্রিয়া chuck প্রতিস্থাপন করতে ব্যবহার করা হয়, যা থামানো ছাড়া রড বিপরীত উপলব্ধি করতে পারেন
(৩) আপনি মেশিনটি সরিয়ে দিতে পারেন যাতে গর্তটি খোলা থাকে বা গিরোরেটরটি খুলতে পারেন যাতে গর্তটি খোলা থাকে।
(4) হালকা ওজন, শক্তিশালী বিভাজনযোগ্যতা, সরানো সহজ, সমতল এবং পাহাড়ী অঞ্চলে নির্মাণের জন্য উপযুক্ত।
(৫) এই ড্রিলিং প্ল্যাটফর্মটি ভূতাত্ত্বিক অনুসন্ধান, ভূ-ভৌত অনুসন্ধান, সড়ক এবং ভবন ভিত্তি অনুসন্ধান, ব্লাস্টিং হোল ড্রিলিং এবং অন্যান্য ড্রিলিং প্রকল্পের জন্য প্রযোজ্য।
(৬) বিভিন্ন গঠনের উপর ভিত্তি করে খাদ বিট, ইস্পাত কণা বিট এবং হীরা বিট খননের জন্য নির্বাচন করা যেতে পারে।
(৭) এটি গ্রেড ২-৯ বালুকাময় কাদামাটি এবং বায়ুসংক্রান্ত পাথরের ভিতরে ড্রিল করতে পারে।
(8) নামমাত্র ড্রিলিং গভীরতা 150 মিটার এবং গভীরতা 150 মিটার অতিক্রম করা উচিত নয়। নামমাত্র খোলার ব্যাসার্ধ 110 মিমি, অনুমোদিত খোলার ব্যাসার্ধ 150 মিমি
মাটির নমুনা গ্রহণের পদ্ধতি
কৃষকের অভিজ্ঞতা ও দৃষ্টিভঙ্গির উপর ভিত্তি করে মাঠকে বিভিন্ন একক ইউনিটে ভাগ করুন।
নমুনা গ্রহণের জায়গায় পৃষ্ঠের আবর্জনা সরিয়ে ফেলুন।
পলকের গভীরতা ১৫ সেন্টিমিটার পর্যন্ত চালান এবং মাটির নমুনা নিন।
প্রতিটি নমুনা সংগ্রহ ইউনিট থেকে অন্তত ১০ থেকে ১৫টি নমুনা সংগ্রহ করা হবে এবং একটি বালতি বা ট্রেতে রাখা হবে।
যদি টুকরো টুকরো না থাকে, তবে নমুনা গ্রহণের জায়গায় একটি স্প্যাড ব্যবহার করে 15 সেন্টিমিটার গভীরতায় একটি V- আকৃতির কাটা করুন।
√V √ আকৃতির কাটার উন্মুক্ত মুখের উপরে থেকে নীচে পর্যন্ত মাটির ঘন স্লাইসগুলি সরিয়ে নিন এবং একটি পরিষ্কার পাত্রে রাখুন।
