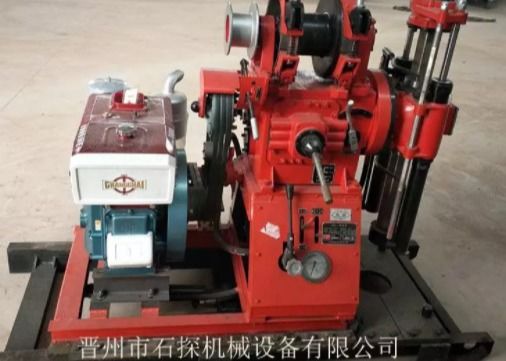

ওয়েল চ্যাসিস ক্রলার ড্রিলিং রিগ 150 মিটার গভীরতার জন্য

জিসিসি -১ সি ড্রিলিং রিগ ইঞ্জিনিয়ারিং ভূতাত্ত্বিক জরিপ, সাধারণ জরিপ এবং কঠিন আকরিক জমার অনুসন্ধান, ব্লাস্টিং গর্ত এবং বিভিন্ন কংক্রিট কাঠামোর পরিদর্শন ছিদ্রগুলির জন্য উপযুক্ত।বিভিন্ন স্তর অনুসারে, হীরা, সিমেন্টেড কার্বাইড, স্ক্রু এবং অন্যান্য বিটগুলি ড্রিলিংয়ের জন্য নির্বাচন করা যেতে পারে।





প্রকার	জিএক্সওয়াই -২
গর্ত গভীরতা	150 মি
গর্তের ব্যাস	110 মিমি
চূড়ান্ত গর্ত ব্যাস	75 মিমি
ব্যাস ড্রিল রডস	Φ42 / 50 মিমি
তুরপুন কোণ	90 ° -75 °
মাত্রা (এল * ডাব্লু * এইচ)	1640 * 1030 * 1440 মিমি
ওজন (পাওয়ার ইউনিট ব্যতীত)	500 কেজি
রোটারি মাথা	সরাসরি ঘূর্ণন গতি	142; 285; 570 আর / মিনিট
	খাওয়ানো স্ট্রোক	450 মিমি
	উত্তোলন ক্ষমতা	25 কেএন
	খাওয়ানোর ক্ষমতা	15 কেএন
	সর্বাধিকটর্ক	1200N.m
উত্তোলন	ড্রাম চালানোর গতি	55; 110; 220 আর / মিনিট
	সর্বাধিকউত্তোলন ক্ষমতা, একক লাইন	10 কেএন
	স্টিলের তারের দড়ি ব্যাস	9.3 মিমি
	ড্রামের ক্ষমতা	27 মি
কাদা পাম্প (অনুভূমিক একক অভিনয়)	সর্বাধিকউত্পাটন	77L / মিনিট
	সর্বাধিকচাপ	1.2 এমপিএ
	স্ট্রোক	100 মি
	প্রতি মিনিটে স্ট্রোক	96 মিনিট
	লাইনারের ব্যাস	80 মিমি
তেল পাম্প (YBC-12/80 গিয়ার পাম্প)	চাপ	8 এমপিএ
	উত্পাটন	8 এমএল / আর
	দ্রুততা	1500r / মিনিট
ক্ষমতা ইউনিট	বৈদ্যুতিক মোটর মডেল Y132M-4	7.5 কেডব্লিউ, 1440 আর / মিনিট
	ডিজেল ইঞ্জিন মডেল এস 1100	10.3KW, 2200r / মিনিট



প্রধান বৈশিষ্ট্যগুলি নিম্নরূপ:

1. রগের উচ্চ ইনপুট শক্তি, উচ্চ আউটপুট টর্ক এবং শক্তিশালী তুরপুন ক্ষমতা রয়েছে।
2. তুরপুন শক্তির উচ্চ আউটপুট গতি হীরা কোর তুরপুন এবং প্রকৌশল ভূতাত্ত্বিক তদন্তের জন্য উপযুক্ত suitable
3. ড্রিলিং রিগটি একটি রোটের সাথে সজ্জিত, এবং শরীরটি একটি অবিচ্ছেদ্য ingালাই, যা কাঠামোগত শক্তি উন্নত করে।
4. এটি ড্রিলিং দক্ষতা উন্নত করতে এবং শ্রমের তীব্রতা হ্রাস করার জন্য উল্লম্ব খাদের উপরের প্রান্তে জলবাহী খাওয়ানোর প্রক্রিয়া এবং হাইড্রোলিক চক ক্ল্যাম্পিং প্রক্রিয়া সহ সজ্জিত।
৫. পাওয়ার মাথার আয়ু বাড়ানোর জন্য, পাওয়ার মাথার জলবাহী নিয়ন্ত্রণটি ফ্রেমটি সরু থেকে দূরে সরাতে ফিরে যেতে ব্যবহৃত হয়।
6. তুরপুন রিগ সক্রিয় ড্রিল পাইপ দিয়ে সজ্জিত, যা উচ্চ তুরপুন দক্ষতা, সুরক্ষা এবং নির্ভরযোগ্যতা আছে।
7. রিগ নমনীয় খোলার এবং বন্ধ এবং সুবিধাজনক অপারেশন এবং সামঞ্জস্য সহ ডাবল ডিস্ক সাধারণত বদ্ধ ঘর্ষণ ক্লাচ গ্রহণ করে।
৮. ড্রিলিং রগের গিয়ারবক্সটি অটোমোবাইল গিয়ারবক্স কাঠামো, একক হ্যান্ডেলবার সংক্রমণ এবং ইন্টারলক প্রক্রিয়া গ্রহণ করে, তাই এটি পরিচালনা করা সহজ।
9. যদি ড্রিলটি পানির পাম্প এবং জল পাম্প এবং ড্রিলটি পৃথকভাবে পাওয়ারের সাথে সজ্জিত করা হয় তবে ড্রিলের আউটপুট টর্কের উন্নতি করা যেতে পারে, বিশেষত গভীর গর্তের তুরপুনে প্রবেশ করার সময়, শক্তিটি ড্রপ হবে না, যার ফলে জল পাম্পের দ্বন্দ্ব এবং গর্তে দুর্ঘটনা এড়াতে।
10. ড্রিলিং রিগটি কাঠামোর মধ্যে কমপ্যাক্ট, আয়তনের আকারে ছোট এবং ওজনের হালকা হালকা, এর বৃহত্তম অংশটি 100 কেজি থেকেও কম, যা ডিসকাউন্ট এবং হ্যান্ডলিংয়ের জন্য সুবিধাজনক এবং পার্বত্য বা পার্বত্য অঞ্চলে কাজ করার জন্য উপযুক্ত is
১১. এটি দুর্ঘটনা পরিচালনার দক্ষতা উন্নত করার প্রয়োজন অনুসারে বৃহত গর্ত ভাইব্রেটার এবং নিয়ন্ত্রণ ব্যবস্থা দিয়ে সজ্জিত করা যেতে পারে।
12. রিগটি 7.0 মি হালকা পাইপ ড্রিল টাওয়ার সহ সাধারণ কাঠামো এবং সুবিধাজনক ইনস্টলেশন এবং স্থানচ্যুতিতে সজ্জিত।
