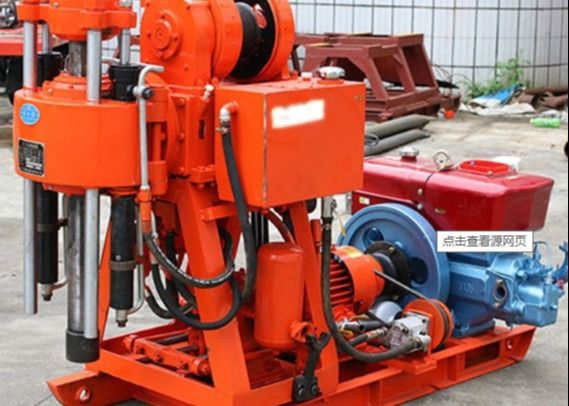

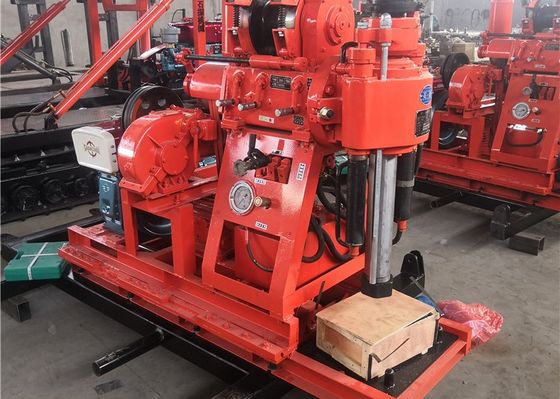

XY-1A জিওলজিক্যাল ড্রিলিং রিগ মেশিন
XY-1A জিওলজিক্যাল ড্রিলিং রিগ মেশিন ভূমিকা
এটি প্রধানত কঠিন খনিজ আমানত অন্বেষণ এবং প্রকৌশল ভূতাত্ত্বিক জরিপ, এবং বিভিন্ন কংক্রিট কাঠামোর পরিদর্শন গর্তের জন্য ব্যবহৃত হয়। এটি একটি হাইড্রোলিক ফিড পোর্টেবল ড্রিলিং রিগ, যা শিল্প ও নাগরিক ভবন, রেলপথ, জলবিদ্যুৎ, পরিবহন, সেতু, বাঁধের ভিত্তি এবং অন্যান্য ভবনগুলির প্রকৌশল ভূতাত্ত্বিক অনুসন্ধানের জন্য উপযুক্ত। এটি প্রকৌশল অনুসন্ধানের জন্য একটি পোর্টেবল এবং বহু-উদ্দেশ্যমূলক ড্রিলিং রিগ। এটি প্রধানত কঠিন আমানতের সাধারণ জরিপ এবং প্রকৌশল ভূতাত্ত্বিক অনুসন্ধানের জন্য, এবং কংক্রিট কাঠামোর বিভিন্ন পরিদর্শন গর্তের জন্য ব্যবহৃত হয়। বিভিন্ন স্তর অনুসারে ড্রিলিংয়ের জন্য ডায়মন্ড অ্যালয় এবং স্টিল গ্রেইন বিট নির্বাচন করা যেতে পারে। এই মেশিনটি জিওটেকনিক্যাল ড্রিলিং অপারেশনের জন্যও ডিজাইন করা হয়েছে, যা এটিকে কঠিন ভূখণ্ডে ড্রিলিংয়ের জন্য উপযুক্ত করে তোলে। এটি খনি অন্বেষণ অপারেশনের জন্যও একটি দুর্দান্ত পছন্দ, যা চমৎকার কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করে।
XY-1A জিওলজিক্যাল ড্রিলিং রিগ মেশিন প্রযুক্তিগত বিবরণ
| ড্রিলিং ব্যাস (মিমি) |
75,91,110,130,150,300 |
| ড্রিলিং গভীরতা (মি) |
150,100,70,50,30 |
| ড্রিল পাইপ ব্যাস (মিমি) |
42,43 |
| ড্রিলিং কোণ (°) |
90~75 |
| সরঞ্জামের আকার (দৈর্ঘ্য * প্রস্থ * উচ্চতা) |
1700 * 780 * 1274 (মিমি) |
| রিগের ওজন (ইঞ্জিন ব্যতীত) |
540 |
| ঘূর্ণনকারী |
| স্পিন্ডল গতি (চার গিয়ার) (আর/মিনিট) |
140,295,470,790,1010 |
| স্পিন্ডল ট্র্যাভেল (মিমি) |
450 |
| স্পিন্ডল নো-লোড লিফটিং সর্বোচ্চ গতি (মি/সে) |
0.05 |
| স্পিন্ডল নো লোড ড্রপ সর্বোচ্চ গতি (মি/সে) |
0.067 |
| স্পিন্ডল সর্বোচ্চ ফিড চাপ (কেএন) |
15 |
| স্পিন্ডল সর্বোচ্চ উত্তোলন শক্তি (কেএন) |
25 |
| স্পিন্ডল সর্বোচ্চ আউটপুট টর্ক (কেএন•মি) |
0.5 |
| উইঞ্চ অ্যাসেম্বলি |
| উইঞ্চ সর্বোচ্চ উত্তোলন শক্তি (একক দড়ি) (কেএন) |
11 |
| রিল গতি (আর/মিনিট) |
36,76,121 |
| রিল পরিধি গতি (মি/সে) |
0.31,0.66 ,1.05 |
| রিল ব্যাস (মিমি) |
140 |
| তারের দড়ি ব্যাস (মিমি) |
9.3 |
| তারের দড়ি ঘনত্ব (মি) |
35 |
| ব্রেক ব্যাস (মিমি) |
252 |
| ব্রেক ব্যান্ড প্রস্থ (মিমি) |
50 |
XY-1A জিওলজিক্যাল ড্রিলিং রিগ মেশিনসুবিধা:
1. পাঁচ গিয়ার, এবং সর্বোচ্চ গতি 1045r/min পর্যন্ত পৌঁছাতে পারে, ড্রিল দক্ষতা উন্নত করে
2. 53 x 59 ড্রিলিং রড গৃহীত, উচ্চ অনমনীয়তা এবং শক্তিশালী সরবরাহ টর্ক।
3. মেশিনটি জাতীয় পেটেন্ট প্রযুক্তি দিয়ে সজ্জিত --- টেপার ক্লাচ, শক্তিশালী ট্রান্সমিশন টর্ক, সহজ অপারেশন এবং বিনামূল্যে রক্ষণাবেক্ষণের বৈশিষ্ট্য সহ।
4. উইঞ্চের জন্য, আমরা বড় মডিউল প্ল্যানেটারি গিয়ার ব্যবহার করি এবং সাপোর্টিং ফ্রেম যোগ করি, উইঞ্চের উত্তোলন এবং ব্রেকিং ক্ষমতা ব্যাপকভাবে বৃদ্ধি করে।
5. উল্লম্ব স্পিন্ডল চারটি বিয়ারিং গ্রুপ দ্বারা স্থির করা হয় যাতে ঘূর্ণনকারী মেশিনটি নুড়ি স্তর এবং অন্যান্য জটিল ভূতাত্ত্বিক অবস্থার জন্য যথেষ্ট অনমনীয় হয়।
XY-1A জিওলজিক্যাল ড্রিলিং রিগ মেশিন ঘূর্ণন ড্রাইভ প্রক্রিয়া:
ডিজেল ইঞ্জিন কাপলিং রিডিউসারের ওয়ার্মের মাধ্যমে ওয়ার্মে ত্রিভুজাকার পুলি ঘোরায়। ভি-বেল্টের মাধ্যমে, গিয়ারবক্সের আনলোডিং ব্র্যাকেটের খালি হাতা চালান। ভি-বেল্ট পুলি ক্লাচ দ্বারা সংযুক্ত থাকে এবং পাওয়ার গিয়ারবক্সে স্থানান্তরিত হয়। গিয়ারবক্স গতি পরিবর্তন করার পরে, গিয়ারগুলি রোটারি গিয়ার শ্যাফটের সাথে মেশ করে ছোট বেভেল গিয়ার, বড় বেভেল গিয়ার এবং উল্লম্ব শ্যাফ্টকে ঘোরাতে। যদি ক্লাচটি সংযোগ বিচ্ছিন্ন হয়, রোটর বন্ধ হয়ে যায়।
হোইস্ট ড্রাইভ: উইঞ্চের গতি গিয়ারবক্স থেকে স্থানান্তরিত হয়। গিয়ারবক্সের গিয়ারটি গিয়ারগুলির সাথে মেশ করে এবং এর তিনটি গতি উইঞ্চের ট্রান্সমিশন গিয়ারে স্থানান্তরিত হতে পারে, যাতে উইঞ্চের শ্যাফ্ট ঘোরানো যায়। প্ল্যানেটারি গিয়ার মেকানিজম এবং হোল্ডিং ব্রেক এর ক্রিয়ার মাধ্যমে উইঞ্চ উত্তোলন করা যেতে পারে।
