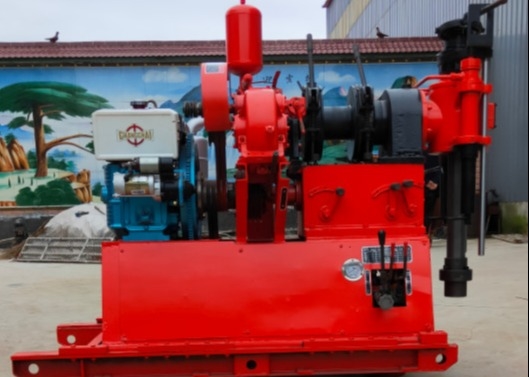

GY200 অনুসন্ধান মৃত্তিকা পরীক্ষা ড্রিলিং রিগ যন্ত্রপাতি
GY200 মৃত্তিকা পরীক্ষা ড্রিলিং রিগ ভূমিকা
এটি একটি বহনযোগ্য বহু-উদ্দেশ্য প্রকৌশল জরিপ এবং নির্মাণ ড্রিলিং রিগ। এটি শিল্প, বেসামরিক ভবন, রেলওয়ে, সেতু এবং জলবিদ্যুৎ প্রকল্পের ভূতাত্ত্বিক অনুসন্ধানের জন্য উপযুক্ত, সেইসাথে ছোট-ব্যাস ফাউন্ডেশন পাইল গর্তের নির্মাণ কাজের জন্যও উপযুক্ত।
GY200 মৃত্তিকা পরীক্ষা ড্রিলিং রিগ প্রযুক্তিগত ডেটা
| গর্তের ব্যাস |
75,91,110,130,150,300 |
| ড্রিলিং গভীরতা |
0-300m |
| ড্রিল পাইপের ব্যাস |
42,50,60mm |
| কোণের পরিসীমা |
0°-360° |
| আকার(L*W*H) |
1860*780*1480mm |
| ওজন(পাওয়ার ইউনিট ছাড়া) |
900kg |
| |
| স্পিন্ডেলের গতি(8-স্পীড) |
53,92,145,200,250,435,668,947 r/Min |
| স্পিন্ডেল স্ট্রোক |
500mm |
| স্পিন্ডেলের ঊর্ধ্বমুখী সর্বোচ্চ গতি(লোড ছাড়া) |
0.05m/s |
| স্পিন্ডেলের নিম্নমুখী সর্বোচ্চ গতি(লোড ছাড়া) |
0.067m/s |
| স্পিন্ডেলের সর্বোচ্চ খাওয়ানোর শক্তি |
36KN |
| স্পিন্ডেলের সর্বোচ্চ উত্তোলন শক্তি |
49KN |
| স্পিন্ডেলের সর্বোচ্চ আউটপুট টর্ক |
2500N.m |
| হোয়েস্ট(উইঞ্চ) |
| সর্বোচ্চ উত্তোলন ক্ষমতা(একক রোপ) |
25KN |
| গতি |
34, 59, 94, 129r/min |
| হোয়েস্ট ড্রাম লিনিয়ার বেগ(দুটি স্তর) |
0.166, 0.331, 0.733, 1.465m/s |
| তারের দড়ি ব্যাস |
12.5mm |
| তারের দড়ির ক্ষমতা |
30m |
| তেল পাম্প |
| রেটেড চাপ |
16Mpa |
| ডিসপ্লেসমেন্ট |
16ml/r |
| রেটেড গতি |
2500r/min |
| পাওয়ার(ডিজেল ইঞ্জিন বা মোটর) |
| মডেল(ডিজেল ইঞ্জিন) |
2100 |
| রেটেড পাওয়ার |
17.6kw |
GY200 মৃত্তিকা পরীক্ষা ড্রিলিং রিগ বৈশিষ্ট্য:
1. এতে স্বয়ংক্রিয় তেল চাপ খাওয়ানোর ব্যবস্থা রয়েছে যা ড্রিলিংয়ের দক্ষতা উন্নত করে এবং শ্রমিকদের শারীরিক শ্রম হ্রাস করে;
2. চাকের পরিবর্তে বল ক্ল্যাম্পিং প্রক্রিয়া ব্যবহার করা হয়,
3. গর্তের নিচের চাপ গেজ দিয়ে সজ্জিত যা চাপ নির্দেশ করে, যা গর্তের পরিস্থিতি বুঝতে সুবিধাজনক;
4. হ্যান্ডেল কেন্দ্রীভূত এবং পরিচালনা করা সহজ;
5. কমপ্যাক্ট কাঠামো, ড্রিলিং রিগ, জল পাম্প এবং ডিজেল ইঞ্জিন একটি বেসে ইনস্টল করা আছে, যা বিমানবন্দরের একটি ছোট এলাকা দখল করে;
6. হালকা ওজন, শক্তিশালী ডিকম্পোজেবিলিটি, সহজে সরানোর যোগ্য, সমতল বা পার্বত্য অঞ্চলে কাজ করার জন্য উপযুক্ত।
7. ড্রিলিং রিগ সাধারণ জরিপ, ভূতাত্ত্বিক অনুসন্ধান, রাস্তা এবং বিল্ডিং অনুসন্ধানের জন্য উপযুক্ত।
8. বিভিন্ন গঠনের জন্য খাদ, ইস্পাত বালি এবং ইস্পাত কণার বিট নির্বাচন করা যেতে পারে।
9. এটি গ্রেড 2-9 এর বেলে মাটি এবং বেডরক ড্রিল করতে পারে।
GY200 মৃত্তিকা পরীক্ষা ড্রিলিং রিগ কোর ড্রিলিং নীতি
কোর ড্রিলিং মেশিনের নীতি মূলত একই, এবং প্রধান উপাদানগুলি হল ড্রিলিং মেশিন, ড্রিল পাইপ, ড্রিল বিট ইত্যাদি। ড্রিল পাইপ এবং ড্রিল বিট ড্রিল করতে এবং গভীর কোর নমুনা পেতে ড্রিল পাওয়ার সরবরাহ করে। বিভিন্ন গভীরতা এবং স্তর অনুসারে, বিভিন্ন ধরণের ড্রিলিং রিগের সাথে সঙ্গতিপূর্ণ
ছোট ভূ-পদার্থবিদ্যা ড্রিলিং রিগের সঠিক ব্যবহার ড্রিলিং রিগের স্বাভাবিক নির্মাণ নিশ্চিত করতে এবং যতটা সম্ভব ব্যর্থতা এড়াতে, ভাল গুণমান এবং কর্মক্ষমতা সহ একটি ড্রিলিং রিগ নির্বাচন করার পাশাপাশি ড্রিলিং রিগের সঠিক ব্যবহার জানা গুরুত্বপূর্ণ1, সবার আগে, একটি অপরিহার্য প্রথম পদক্ষেপ থাকতে হবে, অর্থাৎ, ড্রিলিং রিগের ইনস্টলেশন এবং প্রস্তুতি। 1. শিলা ড্রিলিং গহ্বর প্রস্তুত করুন। গহ্বরের স্পেসিফিকেশন ড্রিলিং পদ্ধতি অনুসারে নির্ধারণ করা যেতে পারে। সাধারণত, অনুভূমিক গর্ত ড্রিল করার সময়, গহ্বরের উচ্চতা 2.6-2.8 মিটার, উপরের দিকে গর্ত ড্রিল করার সময়, এবং নিচের দিকে বা তির্যক গর্ত ড্রিল করার সময়, গহ্বরের প্রস্থ 2.5 মিটার এবং উচ্চতা 2.8-3 মিটার। 2. ভবিষ্যতের ব্যবহারের জন্য বায়ু এবং জলের পাইপলাইন, আলো লাইন ইত্যাদি কাজের মুখে নিয়ে যান। 3. গর্তের নকশা প্রয়োজনীয়তা অনুযায়ী স্তম্ভ দৃঢ়ভাবে স্থাপন করা হবে। স্তম্ভের উপরের এবং নীচের প্রান্তগুলি কাঠের প্লেট দিয়ে প্যাড করা হবে এবং অনুভূমিক শ্যাফ্ট এবং স্ন্যাপ রিং একটি নির্দিষ্ট উচ্চতা এবং দিক অনুযায়ী স্তম্ভের উপর স্থাপন করা হবে। মেশিনটি হ্যান্ড উইঞ্চের মাধ্যমে উত্তোলন করা হবে, প্রয়োজনীয় কোণ অনুযায়ী স্তম্ভের উপর স্থির করা হবে এবং তারপরে ড্রিলের গর্তের দিকটি সামঞ্জস্য করা হবে। 2, দ্বিতীয়ত, দ্বিতীয় গুরুত্বপূর্ণ পদক্ষেপ হল অপারেশন করার আগে পরিদর্শন করা। 1. কাজ শুরু করার সময়, বায়ু এবং জলের পাইপলাইনগুলি দৃঢ়ভাবে সংযুক্ত আছে কিনা এবং বায়ু এবং জলের ফুটো আছে কিনা তা সাবধানে পরীক্ষা করুন। 2. তেল ইনজেক্টর তেলে পূর্ণ আছে কিনা তা পরীক্ষা করুন। 3. প্রতিটি অংশের স্ক্রু, বাদাম, জয়েন্ট ইত্যাদি শক্ত করা হয়েছে কিনা এবং স্তম্ভটি দৃঢ়ভাবে জ্যাক করা হয়েছে কিনা তা পরীক্ষা করুন।3, তারপর, এটি ড্রিলিং অপারেশন পদ্ধতিখোলার সময়, প্রথমে মোটরটি চালু করুন এবং স্থানান্তরের পরে ম্যানিপুলেটরের ধাক্কা হ্যান্ডেলটি টানুন। এটিকে একটি উপযুক্ত প্রোপালশন ফোর্স দিন এবং তারপরে ইমপ্যাক্টর নিয়ন্ত্রণকারী হ্যান্ডেলটিকে কাজের অবস্থানে টানুন। শিলা ড্রিলিং করার পরে, জলের ভালভ খোলা যেতে পারে যাতে বায়ু জলের মিশ্রণটি একটি উপযুক্ত অনুপাতে থাকে। মোটরের অপারেশন বন্ধ করুন, ইমপ্যাক্টরের বায়ু এবং জল সরবরাহ বন্ধ করুন, সরঞ্জামের ধারকের ড্রিল পাইপ স্লটে কাঁটা প্রবেশ করান, মোটরটিকে পিছনের দিকে স্লাইডিং প্লেট তৈরি করুন, ড্রিল পাইপ থেকে সংযোগ বিচ্ছিন্ন করুন, দ্বিতীয় ড্রিল পাইপটি সংযুক্ত করুন এবং কাজ চালিয়ে যেতে নিচে চাপুন
