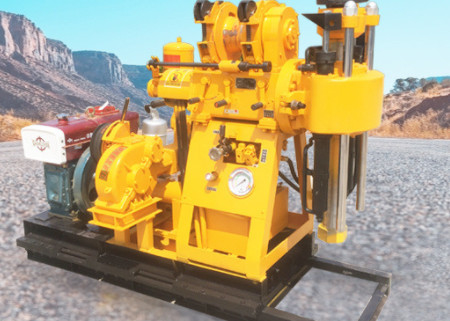

এক্সওয়াই-১এ ওয়াটার ওয়েল ড্রিলিং রিগ ১৫০ মিটার গভীরতার সাথে
এক্সওয়াই-১এ ওয়াটার ওয়েল ড্রিলিং রিগআমিপ্রবর্তন
এক্সওয়াই-১এ ড্রিলিং রিগ মূলত ভূতাত্ত্বিক সাধারণ অনুসন্ধান এবং অনুসন্ধানের জন্য ব্যবহৃত হয়, রাস্তা এবং উচ্চ বিল্ডিং ফাউন্ডেশন অনুসন্ধান, কংক্রিট কাঠামোর মধ্যে গর্তের ধরণের, নদী বাঁধ,জমির তাপমাত্রা কেন্দ্রীয় এয়ার কন্ডিশনার, ইত্যাদি. ছোট ড্রিলিং প্ল্যাটফর্ম ব্যাপকভাবে পরিবারের কূপ, ড্রিলিং শিল্প কূপ এবং ড্রিলিং সার্ভে ভূতাত্ত্বিক নমুনা গ্রহণ, এসপিটি সেবা ইত্যাদি ড্রিলিং ডায়া ব্যবহার করা হয়।ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী 50-200 মিমি বা বড় থেকে হবে.
এক্সওয়াই-১এ ওয়াটার ওয়েল ড্রিলিং রিগটেকনিক্যাল
| Xy -1 একটি ড্রিলিং প্লাগ |
ড্রিলিং হোলের ব্যাসার্ধ |
মিমি |
150 |
| ড্রিলিং গভীরতা |
m |
150 |
| ড্রিল পাইপ ব্যাসার্ধ |
মিমি |
42 |
| খাঁজ খাঁজের প্রান্তিকতা |
° |
৯০° ঊর্ধ্ব ৭৫° |
| রিগ মাত্রা ((L×B×H) |
মিমি |
১৬৪০×১০৩০×১৪৪০ |
| ড্রিলের ওজন (ইঞ্জিন ছাড়া) |
কেজি |
500 |
|
জাইরোস্কোপ
|
স্পিন্ডল স্পিড ((তিনটি ব্লক) |
r/min |
142,285,570 |
| স্পিন্ডল ভ্রমণ |
মিমি |
450 |
| সর্বাধিক গতি |
m/min |
3 |
| উল্লম্ব সর্বোচ্চ ফিড ফোর্স |
কেএন |
15 |
| সর্বোচ্চ উল্লম্ব উত্তোলন |
কেএন |
25 |
| উইন্ডলাস |
উত্তোলন ক্ষমতা ((এক গতির দড়ি) |
কেএন |
10 |
| ড্রাম গতি |
r/min |
55,110,220 |
| ড্রাম পরিধি গতি |
m/s |
0.42,0.84,1.68 |
| ড্রাম ব্যাসার্ধ |
মিমি |
145 |
| তারের দড়ি ব্যাসার্ধ |
মিমি |
9.3 |
| দড়ি ওজন |
m |
27 |
|
ব্রেকের ব্যাসার্ধ
|
মিমি |
230 |
| ব্রেক ব্যান্ডের প্রস্থ |
মিমি |
50 |
| জল পাম্প |
পাম্পের ধরন |
অনুভূমিক একক সিলিন্ডার ডাবল-অ্যাক্টিং |
|
| সর্বাধিক স্থানচ্যুতি |
L/min
|
৯৫ ((৭৭) |
|
সর্বোচ্চ অনুমোদিত চাপ
|
এমপিএ |
1.2 |
| কাজের চাপ |
এমপিএ |
1.2 |
| সিলিন্ডারের ব্যাসার্ধ |
মিমি |
80 |
| তেল পাম্প |
পাম্পের ধরন |
গিয়ার পাম্প |
|
| শক্তি |
কেডব্লিউ |
16.2 |
| নামমাত্র চাপ |
এমপিএ |
12.5 |
| মোটর প্রকার |
YBC-12/125 |
|
| স্থানচ্যুতি |
L/r |
12 |
| নামমাত্র গতি |
r/min |
2000 |
এক্সওয়াই-১এ ওয়াটার ওয়েল ড্রিলিং রিগ বৈশিষ্ট্য
1হাইড্রোলিক ফিডিং ডিভাইস সহ, উচ্চতর ড্রিলিং দক্ষতা, শ্রম শক্তি হ্রাস।
2. এই প্ল্যাটফর্মটি একটি উপরের গোলাকার চোয়াল ধরে রাখার প্রক্রিয়া এবং ষড়ভুজ কেলি দিয়ে সজ্জিত যা বন্ধ না করেই প্রতিস্থাপিত হতে পারে, উচ্চ দক্ষতা, নিরাপদ এবং নির্ভরযোগ্য।
3. গর্তের নীচে চাপ পরিমাপকারী গর্তের অভ্যন্তরের অবস্থা নিয়ন্ত্রণের জন্য চাপ নির্দেশ করে।
4কমপ্যাক্ট কাঠামো, ছোট ভলিউম, হালকা ওজন, উচ্চ detachable, সহজ পরিবহন এবং সমতল অপারেশন জন্য উপযুক্ত
সাইট অনুসন্ধান এবং মাটি অনুসন্ধান
প্রস্তাবিত নির্মাণের স্থানে ভূগর্ভস্থ অবস্থার তথ্য পাওয়ার জন্য সাইট তদন্ত বা মাটি অনুসন্ধান করা হয়।মাটির অনুসন্ধান হচ্ছে সাইটের প্রাকৃতিক মাটির জমাটগুলির প্রোফাইল নির্ধারণ করা, মাটির নমুনা নেওয়া এবং মাটির প্রকৌশলগত বৈশিষ্ট্য নির্ধারণ করা।
ভেরিয়েবল ব্যাসার্ধের জয়েন্টের খাঁজটিতে লিফটারটি বেঁধে রাখুন, প্যাড ফর্কটি নিতে উইঞ্চের ডান হ্যান্ডেলটি সরান, ছিদ্রযুক্ত পাইপটি বের করুন, কোর টিউবটি ইনস্টল করুন,ড্রিলিং সরঞ্জামটি খাঁজ খাঁজের শীর্ষে তুলুন, লিঞ্চের বাম হ্যান্ডেলটি অবিচ্ছিন্নভাবে সরিয়ে নিন এবং ড্রিলিং সরঞ্জামটিকে অভিন্ন গতিতে ড্রিলিং হোলের মধ্যে নামিয়ে আনুন। যখন পরিবর্তনশীল ব্যাসার্ধের জয়েন্টের রোলটি ইনলেটটির কাছে থাকে,ব্লক এবং উত্তোলক অপসারণ করতে প্যাড ফর্ক ব্যবহার করুন.
জল খাঁজ ড্রিলিং rig এর ড্রিলিং প্রক্রিয়ার কোন দিক আমরা মনোযোগ দিতে হবে
বিট জল ভাল ড্রিলিং রিগ ড্রিলিং একটি খুব গুরুত্বপূর্ণ ভূমিকা পালন করে, কিন্তু একটি বিট মানের সরাসরি দক্ষতা এবং জল ভাল ড্রিলিং মান প্রভাবিত করে। অতএব,নির্বাচনের প্রক্রিয়াতে, আমরা নিম্ন বিট নির্বাচন এবং ব্যবহারের মনোযোগ দিতে হবে. যখন আমরা ড্রিল বিট অপারেটিং হয়, আমরা ভাল উত্পাদন এবং অপারেশন করার জন্য বিভিন্ন দিক মনোযোগ দিতে হবে।
1. জল ভাল খনন প্ল্যাটফর্মের ড্রিল বিট এর ড্রিলিং কাঠামো ড্রিল করা হয় পরে, কেন্দ্রীয় ড্রিলিং টুল সময়মত প্রতিস্থাপিত করা প্রয়োজন। প্রথমত, গর্ত নীচে পরিষ্কার করা প্রয়োজন,এবং তারপর গর্ত নীচে অবশিষ্টাংশ উড়িয়ে দেওয়া প্রয়োজন. ড্রিল বিট ঘূর্ণন বন্ধ করার পরে, জল ভাল ড্রিলিং রিগ মধ্যে ড্রিলিং টুল ধীরে ধীরে উত্তোলন করা যেতে পারে. যখন উত্তোলন শক্তি ড্রিলিং টুল উত্তোলন করার জন্য ঠিক যথেষ্ট,এটা সবচেয়ে উপযুক্ত.
2. ড্রিলিং প্রক্রিয়া চলাকালীন, জল ভাল ড্রিলিং রিগ এর ড্রিল বিট সংক্ষিপ্ত করা উচিত। এছাড়াও এটি ঘেরের ফলো-আপ পরিস্থিতি যত্ন সহকারে পর্যবেক্ষণ করা প্রয়োজন,গর্তে নির্দিষ্ট পরিস্থিতি সময়মত বুঝতে, এবং যখন প্রয়োজন হয় তখন গর্তটি পরিষ্কার রাখুন। উপরন্তু, জলের গর্ত ড্রিলিং প্লাগের মধ্যে ড্রিল বিটটি ড্রিলিং প্রক্রিয়ার সময় জোর করে টানতে হবে না।
3কখনও কখনও পানি পুঁজ খনির গর্তের তলদেশে আরো অবশিষ্ট পাথর স্ল্যাগ থাকবে, এবং অদ্ভুত বিট ঘোরানো অংশ পাথর স্ল্যাগ দ্বারা আটকে থাকবে,যা তার পুনরুদ্ধার এবং উত্পাদন প্রভাবিত করবেএই সময়ে, বায়ু চাপ পরিবহন, আবার গর্ত পরিষ্কার, একটি স্বল্প সময়ের মধ্যে DTH হ্যামার কাজ করতে, এবং তারপর আবার কেন্দ্রীয় ড্রিলিং টুল উত্তোলন করা প্রয়োজন।
