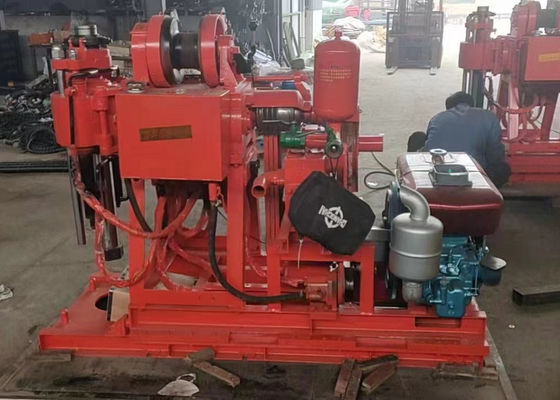

XY -1 সয়েল টেস্ট ড্রিলিং মেশিন, সয়েল টেস্টিং ড্রিলিং রিগ ফর কনস্ট্রাকশন


পণ্যের পরিচিতি


কোর ড্রিল একটি বহুল ব্যবহৃত হাইড্রোলিক ফিডিং ড্রিল, যার বৈশিষ্ট্য হলো উচ্চ ক্ষমতা, বেশি উত্তোলন শক্তি এবং ট্রান্সমিশন টর্ক হেডল্যাম্প। ষড়ভুজাকার উল্লম্ব শ্যাফটের গতি 71r / min থেকে 790r / min পর্যন্ত। এটি শিল্প ও বেসামরিক নির্মাণ, রেলপথ, সেতু, জলবিদ্যুৎ এবং অন্যান্য বিভাগে প্রকৌশল ভূতাত্ত্বিক অনুসন্ধান এবং ছোট জল কূপ ড্রিলিংয়ের জন্য উপযুক্ত।





১.১ প্রয়োগ



১.১.১ এটি পুনর্দৃষ্টি, ভূ-পদার্থিক অনুসন্ধান, রাস্তা ও ভবন অনুসন্ধান, ব্লাস্টিং হোল এবং অন্যান্য ড্রিলিং ইঞ্জিনিয়ারিংয়ের জন্য ড্রিলিংয়ের জন্য উপযুক্ত।

১.১.২ অ্যালয়, ইস্পাত গ্রিট এবং ইস্পাত ড্রপ বিটগুলি বিভিন্ন স্তরের উপর নির্ভর করে নির্বাচন করা যেতে পারে।

১.১.৩ এটি ২-৯ গ্রেডের বালি কাদামাটি এবং পাথরের স্তর ড্রিল করতে পারে।

১.১.৪ রেট করা ড্রিল গভীরতা ১০০ মিটার এবং গভীরতম ১২০ মিটারের বেশি হবে না।

১.২ বৈশিষ্ট্য

১.২.১ তেল চাপ ফিডিং প্রক্রিয়া ড্রিলিং দক্ষতা উন্নত করতে পারে এবং শ্রমের তীব্রতা কমাতে পারে।

১.২.২ একটি বল-মাউন্ট করা কার্ড ব্লেসিং মেকানিজম চক প্রতিস্থাপন করে যা লিভার বন্ধ না করে কাজ করতে পারে, পরিচালনা করা সহজ, নিরাপদ এবং নির্ভরযোগ্য।

১.২.৩ হোল প্রেসার গেজ চাপ নির্দেশ করে যা গর্তের ভিতরের পরিস্থিতি সহজে বুঝতে পারে।

১.২.৪ হ্যান্ডেল কনসেন্ট্রেশন, সহজ অপারেশন।

১.২.৫ এটি কমপ্যাক্ট। ড্রিল, জল পাম্প এবং ডিজেল ইঞ্জিন একই বেসে ইনস্টল করা হয়, যা একটি ছোট এলাকা দখল করে।

১.২.৬ এটি হালকা ওজনের, শক্তিশালী বিচ্ছেদযোগ্য এবং অপসারণ করা সহজ। এবং এটি সমতল এবং পাহাড়ে ব্যবহার করা যেতে পারে।



ড্রিলিং রিগ
ড্রিলিং ব্যাস (মিমি) ১১০
ড্রিলিং গভীরতা (মি) ১০০
ড্রিল পাইপ ব্যাস (মিমি) ৪২
ড্রিলিং কোণ (°) ৯০~৭৫
সরঞ্জামের আকার (L * B * H) ১৬৪০* ১০৩০ * ১৪৪০ (মিমি)
রিগ ওজন (ইঞ্জিন ব্যতীত) ৫০০
ঘূর্ণনকারী
স্পিন্ডল গতি (চার গিয়ার) (r/min) ১৪২,২৮৫,৫৭০
স্পিন্ডল ভ্রমণ (মিমি) ৪৫০
স্পিন্ডল নো-লোড উত্তোলন সর্বোচ্চ চলন্ত গতি (মি/সে) ০.০৫
স্পিন্ডল নো লোড ড্রপ সর্বোচ্চ চলন্ত গতি (মি/সে) ০.০৬৭
স্পিন্ডল সর্বোচ্চ ফিড চাপ (KN) ১৫
স্পিন্ডল সর্বোচ্চ উত্তোলন শক্তি (KN) ২৫
স্পিন্ডল সর্বোচ্চ আউটপুট টর্ক (KN• m) ০.৫
উইঞ্চ অ্যাসেম্বলি
উইঞ্চ সর্বোচ্চ উত্তোলন শক্তি (একক দড়ি) (KN) ১০
রিল গতি (r/min) ৫৫,১১০,২২০
রিল পরিধি গতি (মি/সে) ০.৪২,০.৮৪ ,১.৬৮
রিল ব্যাস (মিমি) ১৪৫
তারের দড়ি ব্যাস (মিমি) ৯.৩
তারের দড়ি ঘনত্ব (মি) ২৭
ব্রেক ব্যাস (মিমি) ২৩০
ব্রেক ব্যান্ড প্রস্থ (মিমি) ৫০
জল পাম্প
পাম্পের প্রকার অনুভূমিক একক সিলিন্ডার ডাবল অ্যাক্টিং
সর্বোচ্চ ডিসপ্লেসমেন্ট (মোটর) (L/min) ৯৫(৭৭)
কাজের চাপ (Mpa) ০.৭
সিলিন্ডার ব্যাস (মিমি) ৮০
পিস্টন স্ট্রোক (মিমি) ১০০
সর্বোচ্চ অনুমোদিত চাপ (Mpa) ১.২
তেল পাম্প
তেল পাম্পের প্রকার গিয়ার পাম্প
নামমাত্র চাপ (Mpa) ১২.৫
রেট করা প্রবাহ (ml/r) ২০
রেট করা গতি (r/min) ৮০০-২৫০০
ডিজেল ইঞ্জিন বা মোটর
ডিজেল ইঞ্জিন ZS1100
রেট করা শক্তি (KW) ১২.১
রেট করা গতি (r/min) ২২০০
রেট করা চাপ (Mpa) ১১




জিনঝো শিটান মেশিনারি ইকুইপমেন্ট কোং, লিমিটেড প্রধান পণ্য:

বায়ুসংক্রান্ত ড্রিলিং রিগ / এয়ার ড্রিলিং রিগ (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 এবং অন্যান্য বায়ুসংক্রান্ত জল কূপ ড্রিলিং রিগ।), ক্রলার ওয়াটার ওয়েল ড্রিলিং রিগ / ট্রেলার মাউন্টেড ড্রিলিং রিগ / ওয়াটার ওয়েল ড্রিলিং রিগ / হাইড্রোলিক বোরওয়েল মেশিন / হার্ড রক ড্রিলিং ইকুইপমেন্ট / ডায়মন্ড কোর ড্রিল রিগ / জিওলজিক্যাল ড্রিলিং রিগ / সয়েল টেস্টিং ড্রিলিং রিগ / পোর্টেবল ওয়াটার ওয়েল ড্রিলিং রিগ (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 এবং 30 ইমপ্যাক্ট ড্রিল রিগ, ZLJ সিরিজ টানেল ড্রিলিং রিগ এবং অন্যান্য ভূতাত্ত্বিক ড্রিলিং মেশিন) ক্রলার ট্র্যাক আন্ডারক্যারেজ, ড্রিলিং মাড পাম্প (BW150, BW160, BW200, BW250, BW850 সিরিজ ড্রিলিং মাড পাম্প), ড্রিলিং এয়ার কম্প্রেসার, জল কূপ ড্রিল বিট (PDC ড্রিল বিট, ট্রাইকোন বিট, DTH বাটন বিট), জল কূপ ড্রিল পাইপ, ড্রিলিং রিগ খুচরা যন্ত্রাংশ (ড্রিলিং রড, ড্রিলিং রড জয়েন্ট, কেসিং পাইপ, কেসিং কাপলিং, কোর টিউব, কোর টিউব কাপলিং, লিফটার, স্বয়ংক্রিয় ড্রপ হ্যামার, স্যাম্পলার, SPT টুল, রেঞ্চ ফর্ক, প্যাড ফর্ক, লক জয়েন্ট), ট্র্যাক ট্রান্সপোর্টার

ভাল মানের, পেশাদার বিক্রয়োত্তর সেবা, অর্ডারে স্বাগতম

এক্সওয়াই -1 মাটি টেস্ট ড্রিলিং মেশিন, মাটির পরীক্ষার জন্য ড্রিলিং রিগ নির্মাণের জন্যএক্সওয়াই -1 মাটি টেস্ট ড্রিলিং মেশিন, মাটির পরীক্ষার জন্য ড্রিলিং রিগ নির্মাণের জন্যএক্সওয়াই -1 মাটি টেস্ট ড্রিলিং মেশিন, মাটির পরীক্ষার জন্য ড্রিলিং রিগ নির্মাণের জন্যএক্সওয়াই -1 মাটি টেস্ট ড্রিলিং মেশিন, মাটির পরীক্ষার জন্য ড্রিলিং রিগ নির্মাণের জন্যএক্সওয়াই -1 মাটি টেস্ট ড্রিলিং মেশিন, মাটির পরীক্ষার জন্য ড্রিলিং রিগ নির্মাণের জন্য
পরিষেবা কাস্টম বৈশিষ্ট্যাবলী

বিশেষভাবে তুলে ধরা

মাটির নমুনা পরীক্ষার সরঞ্জাম

,

মাটি পরীক্ষার তুরপুনের রিগ

শর্ত:
নতুন
প্রকার:
মাটি পরীক্ষার ড্রিলিং রিগ
পাওয়ার টাইপ:
ডিজেল
মডেল নম্বার:
xy-1
ব্যবহার:
জল ভাল
ভোল্টেজ:
380v
শক্তি(W):
১১ কিলোওয়াট
মাত্রা ((L*W*H):
2750*950*1600 মিমি
ওজন:
810 কেজি
সাক্ষ্যদান:
ISO CE
ড্রিলিং গভীরতা:
150 মি
গ্যারান্টি:
১ বছর
