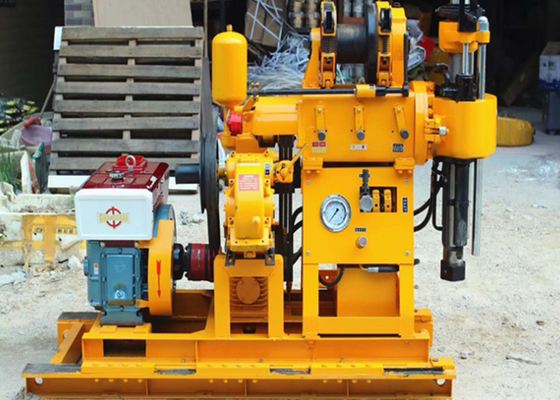

মাইনিং এক্সপ্লোরেশন কোর ড্রিল রিগ 150 মিটার গভীরতা BW 160 বালির পাম্প সহ
এক্সওয়াই-১এ কোর ড্রিলিং রিগআমিপ্রবর্তন
এই ধরনের ড্রিলিং রিগ ব্যাপকভাবে পারিবারিক কূপ, ড্রিলিং শিল্প কূপ এবং ড্রিলিং সার্ভে ভূতাত্ত্বিক নমুনা, এসপিটি পরিষেবা ইত্যাদি ড্রিলিং ডায়ায়ায় ব্যবহৃত হয়।ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী 50-200 মিমি বা বড় থেকে হবে.
এক্সওয়াই-১এ কোর ড্রিলিং রিগপ্রযুক্তিগত বিবরণ
| Xy -1 একটি ড্রিলিং প্লাগ |
ড্রিলিং হোলের ব্যাসার্ধ |
মিমি |
150 |
| ড্রিলিং গভীরতা |
m |
150 |
| ড্রিল পাইপ ব্যাসার্ধ |
মিমি |
42 |
| খাঁজ খাঁজের প্রান্তিকতা |
° |
৯০° ঊর্ধ্ব ৭৫° |
| রিগ মাত্রা ((L×B×H) |
মিমি |
১৬৪০×১০৩০×১৪৪০ |
| ড্রিলের ওজন (ইঞ্জিন ছাড়া) |
কেজি |
500 |
|
জাইরোস্কোপ
|
স্পিন্ডল স্পিড ((তিনটি ব্লক) |
r/min |
142,285,570 |
| স্পিন্ডল ভ্রমণ |
মিমি |
450 |
| সর্বাধিক গতি |
m/min |
3 |
| উল্লম্ব সর্বোচ্চ ফিড ফোর্স |
কেএন |
15 |
| সর্বোচ্চ উল্লম্ব উত্তোলন |
কেএন |
25 |
| উইন্ডলাস |
উত্তোলন ক্ষমতা ((এক গতির দড়ি) |
কেএন |
10 |
| ড্রাম গতি |
r/min |
55,110,220 |
| ড্রাম পরিধি গতি |
m/s |
0.42,0.84,1.68 |
| ড্রাম ব্যাসার্ধ |
মিমি |
145 |
| তারের দড়ি ব্যাসার্ধ |
মিমি |
9.3 |
| দড়ি ওজন |
m |
27 |
|
ব্রেকের ব্যাসার্ধ
|
মিমি |
230 |
| ব্রেক ব্যান্ডের প্রস্থ |
মিমি |
50 |
| জল পাম্প |
পাম্পের ধরন |
অনুভূমিক একক সিলিন্ডার ডাবল-অ্যাক্টিং |
|
| সর্বাধিক স্থানচ্যুতি |
L/min
|
৯৫ ((৭৭) |
|
সর্বোচ্চ অনুমোদিত চাপ
|
এমপিএ |
1.2 |
| কাজের চাপ |
এমপিএ |
1.2 |
| সিলিন্ডারের ব্যাসার্ধ |
মিমি |
80 |
| তেল পাম্প |
পাম্পের ধরন |
গিয়ার পাম্প |
|
| শক্তি |
কেডব্লিউ |
16.2 |
| নামমাত্র চাপ |
এমপিএ |
12.5 |
| মোটর প্রকার |
YBC-12/125 |
|
| স্থানচ্যুতি |
L/r |
12 |
| নামমাত্র গতি |
r/min |
2000 |
এক্সওয়াই-১এ কোর ড্রিলিং রিগ প্রধান ফিউচার
1যখন চূড়ান্ত গর্তগুলি যথাক্রমে 75 মিমি এবং 46 মিমি ব্যাসার্ধের হয়, তখন নামমাত্র গর্তের গভীরতা আলাদাভাবে 100 মি এবং 180 মি। সর্বোচ্চ গভীরতা প্রতিটি গর্তে ড্রিল করা 110% অতিক্রম করে না।সর্বাধিক অনুমোদিত গর্ত ব্যাসার্ধ 150mm হয়.
2হাইড্রোলিক ফিডিং ডিভাইস সহ, উচ্চতর ড্রিলিং দক্ষতা, শ্রম শক্তি হ্রাস।
3.প্লাগটি একটি উপরের গোলাকার চোয়াল ধরে রাখার প্রক্রিয়া এবং হেক্সাগোনাল ড্রাইভ ড্রিলিং রড দিয়ে সজ্জিত যা বন্ধ না করেই প্রতিস্থাপন করা যেতে পারে, উচ্চ দক্ষতা, নিরাপদ এবং নির্ভরযোগ্য।
45. কমপ্যাক্ট কাঠামো, ছোট ভলিউম, হালকা ওজন, উচ্চ detachable,সহজ পরিবহন এবং সমতল বা পাহাড়ী অঞ্চলে অপারেশন জন্য উপযুক্ত.
কিভাবে অনুসন্ধান ড্রিলিং করা হয়?
ভেরিয়েবল ব্যাসার্ধের জয়েন্টের খাঁজটিতে লিফটারটি বেঁধে রাখুন, প্যাড ফর্কটি নিতে উইঞ্চের ডান হাতলটি সরান, ছিদ্রযুক্ত পাইপটি বের করুন, কোর টিউবটি ইনস্টল করুন,ড্রিলিং সরঞ্জামটি খাঁজ খাঁজের শীর্ষে তুলুন, লিঞ্চের বাম হ্যান্ডেলটি অবিচ্ছিন্নভাবে সরিয়ে নিন এবং ড্রিলিং সরঞ্জামটিকে অভিন্ন গতিতে ড্রিলিং হোলের মধ্যে নামিয়ে আনুন। যখন পরিবর্তনশীল ব্যাসার্ধের জয়েন্টের রোলটি ইনলেটটির কাছে থাকে,ব্লক এবং উত্তোলক অপসারণ করতে প্যাড ফর্ক ব্যবহার করুন.
খনিজ পাথর এবং গ্যাসের নমুনা পুনরায় পৃষ্ঠের দিকে আনতে সক্ষম করার জন্য একটি বিশেষ কাদা ইনজেকশন করার সময় মাটিতে একটি ড্রিল স্ট্রিং ডুবানো।সম্ভাব্য আমানত চিহ্নিত করার জন্য বিভিন্ন স্থানে খনি খনন করতে হয়.
