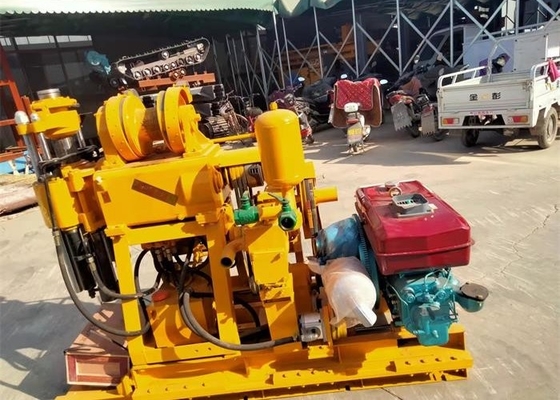

এক্সওয়াই-১এ ১৫০ মিটার ওয়াটার ওয়েল ইঞ্জিনিয়ারিং ড্রিলিং রিগ
এক্সওয়াই-১এ ইঞ্জিনিয়ারিং ড্রিলিং রিগআমিপ্রবর্তন
ক্ষুদ্র ড্রিলিং রিগ ব্যাপকভাবে পরিবার কূপ, ড্রিলিং শিল্প কূপ এবং ড্রিলিং সার্ভে ভূতাত্ত্বিক নমুনা গ্রহণ, এসপিটি সেবা ইত্যাদি ড্রিলিং ডায়ায়ায় ব্যবহৃত হয়।ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী 50-200 মিমি বা তার বেশি হবেএক্সওয়াই-১এ ড্রিলিং রিগ মূলত ভূতাত্ত্বিক সাধারণ অনুসন্ধান এবং অনুসন্ধানের জন্য ব্যবহৃত হয়, রাস্তা এবং উচ্চ বিল্ডিং ফাউন্ডেশন অনুসন্ধান, কংক্রিট কাঠামোর গর্তের ধরণের, নদী বাঁধ,জমির তাপমাত্রা কেন্দ্রীয় এয়ার কন্ডিশনারইত্যাদি
এক্সওয়াই-১এ ইঞ্জিনিয়ারিং ড্রিলিং রিগপ্যারামিটার
| Xy -1 একটি ড্রিলিং প্লাগ |
ড্রিলিং হোলের ব্যাসার্ধ |
মিমি |
150 |
| ড্রিলিং গভীরতা |
m |
150 |
| ড্রিল পাইপ ব্যাসার্ধ |
মিমি |
42 |
| খাঁজ খাঁজের প্রান্তিকতা |
° |
৯০° ঊর্ধ্ব ৭৫° |
| রিগ মাত্রা ((L×B×H) |
মিমি |
১৬৪০×১০৩০×১৪৪০ |
| ড্রিলের ওজন (ইঞ্জিন ছাড়া) |
কেজি |
500 |
|
জাইরোস্কোপ
|
স্পিন্ডল স্পিড ((তিনটি ব্লক) |
r/min |
142,285,570 |
| স্পিন্ডল ভ্রমণ |
মিমি |
450 |
| সর্বাধিক গতি |
m/min |
3 |
| উল্লম্ব সর্বোচ্চ ফিড ফোর্স |
কেএন |
15 |
| সর্বোচ্চ উল্লম্ব উত্তোলন |
কেএন |
25 |
| উইন্ডলাস |
উত্তোলন ক্ষমতা ((এক গতির দড়ি) |
কেএন |
10 |
| ড্রাম গতি |
r/min |
55,110,220 |
| ড্রাম পরিধি গতি |
m/s |
0.42,0.84,1.68 |
| ড্রাম ব্যাসার্ধ |
মিমি |
145 |
| তারের দড়ি ব্যাসার্ধ |
মিমি |
9.3 |
| দড়ি ওজন |
m |
27 |
|
ব্রেকের ব্যাসার্ধ
|
মিমি |
230 |
| ব্রেক ব্যান্ডের প্রস্থ |
মিমি |
50 |
| জল পাম্প |
পাম্পের ধরন |
অনুভূমিক একক সিলিন্ডার ডাবল-অ্যাক্টিং |
|
| সর্বাধিক স্থানচ্যুতি |
L/min
|
৯৫ ((৭৭) |
|
সর্বোচ্চ অনুমোদিত চাপ
|
এমপিএ |
1.2 |
| কাজের চাপ |
এমপিএ |
1.2 |
| সিলিন্ডারের ব্যাসার্ধ |
মিমি |
80 |
| তেল পাম্প |
পাম্পের ধরন |
গিয়ার পাম্প |
|
| শক্তি |
কেডব্লিউ |
16.2 |
| নামমাত্র চাপ |
এমপিএ |
12.5 |
| মোটর প্রকার |
YBC-12/125 |
|
| স্থানচ্যুতি |
L/r |
12 |
| নামমাত্র গতি |
r/min |
2000 |
এক্সওয়াই-১এ ইঞ্জিনিয়ারিং ড্রিলিং রিগ বৈশিষ্ট্য
1হাইড্রোলিক ফিডিং ডিভাইস সহ, উচ্চতর ড্রিলিং দক্ষতা, শ্রম শক্তি হ্রাস।
2. প্লাগ একটি উপরের গোলাকার চোয়াল ধরে রাখার প্রক্রিয়া এবং hexagonal kelly যা বন্ধ ছাড়া প্রতিস্থাপন করা যেতে পারে, উচ্চ দক্ষতা, নিরাপদ এবং নির্ভরযোগ্য সঙ্গে সজ্জিত করা হয়।
3. গর্তের নীচে চাপ পরিমাপকারী গর্তের অভ্যন্তরের অবস্থা নিয়ন্ত্রণের জন্য চাপ নির্দেশ করে।
4কমপ্যাক্ট কাঠামো, ছোট ভলিউম, হালকা ওজন, উচ্চ detachable, সহজ পরিবহন এবং সমতল বা পাহাড়ী এলাকায় অপারেশন জন্য উপযুক্ত।
সাইট তদন্ত এবং মাটি তদন্তের মধ্যে পার্থক্য কী?
প্রস্তাবিত নির্মাণের স্থানে ভূগর্ভস্থ অবস্থার তথ্য পাওয়ার জন্য সাইট অনুসন্ধান বা মাটি অনুসন্ধান করা হয়।মাটির অনুসন্ধান হচ্ছে সাইটের প্রাকৃতিক মাটির জমাটগুলির প্রোফাইল নির্ধারণ করা, মাটির নমুনা নেওয়া এবং মাটির প্রকৌশলগত বৈশিষ্ট্য নির্ধারণ করা।
কোর টিউব ইনস্টলেশন
ভেরিয়েবল ব্যাসার্ধের জয়েন্টের খাঁজটিতে লিফটারটি বেঁধে রাখুন, প্যাড ফর্কটি নিতে উইঞ্চের ডান হাতলটি সরান, ছিদ্রযুক্ত পাইপটি বের করুন, কোর টিউবটি ইনস্টল করুন,ড্রিলিং সরঞ্জামটি খাঁজ খাঁজের শীর্ষে তুলুন, লিঞ্চের বাম হ্যান্ডেলটি অবিচ্ছিন্নভাবে সরিয়ে নিন এবং ড্রিলিং সরঞ্জামটিকে অভিন্ন গতিতে ড্রিলিং হোলের মধ্যে নামিয়ে আনুন। যখন পরিবর্তনশীল ব্যাসার্ধের জয়েন্টের রোলটি ইনলেটটির কাছে থাকে,ব্লক এবং উত্তোলক অপসারণ করতে প্যাড ফর্ক ব্যবহার করুন.
