নমুনা কোরিং এসপিটি 150 মিটার গভীরতা পোর্টেবল ক্রলার মাউন্টড ড্রিল রিগ

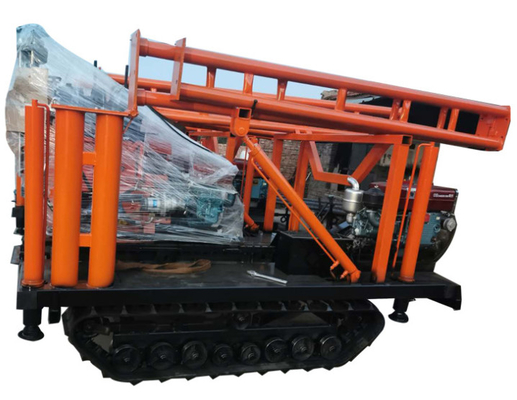

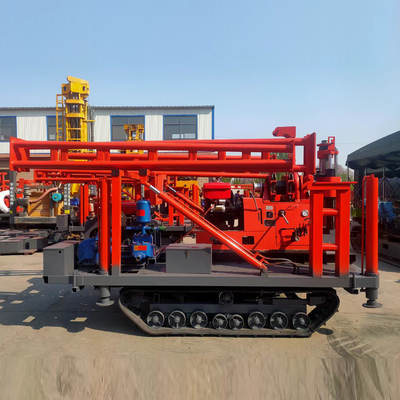

XY-1A ক্রলার মাউন্টড ড্রিল রিগ ভূমিকা
Xy-1a ড্রিলিং রিগ একটি হাইড্রোলিক ফিড পোর্টেবল ড্রিলিং রিগ, 150 মিটার ড্রিলিং গভীরতা, 150mm গর্ত ব্যাসার্ধ, এটি একটি ধরনের হাইড্রোলিক ফিডিং, উচ্চ গতির,উচ্চ গতির টর্ক বেল্ট এবং পাম্প সঙ্গে বহনযোগ্যতাযা শিল্প ও বেসামরিক ভবন, রেলপথ, জলবিদ্যুৎ, পরিবহন, সেতু, বাঁধের ভিত্তি এবং অন্যান্য ভবনগুলির প্রকৌশল ভূতাত্ত্বিক অনুসন্ধানের জন্য উপযুক্ত।
XY-1A ক্রলার মাউন্টড ড্রিল রিগপ্রযুক্তিগত তথ্য
| ড্রিল |
ঘূর্ণমান মাথা |
|
ড্রিলিং গভীরতা
|
সর্বোচ্চ ১৫০ মিটার |
স্পিন্ডল গতি
|
1010,790,470,295,140 ((r/min) |
|
গর্তের ব্যাস
|
সর্বোচ্চ ১৫০ মিটার |
স্পিন্ডল স্ট্রোক |
৪৫০ কিমি |
| ড্রিল রড ব্যাসার্ধ |
৪২ মিমি |
স্পিন্ডল-ডাউন টান |
সর্বোচ্চ ১৫ কেএন |
| কোণ পরিসীমা |
৯০-৭৫ |
স্পিন্ডল উত্তোলন ক্ষমতা |
সর্বোচ্চ ২৫ কেএন |
| তেল পাম্প |
জল পাম্প |
| মডেল |
YBC-12/125 |
মডেল |
হরিজোন্টাল রিসপোক্সিং একক-অ্যাকশন পিস্টন পাম্প |
| নামমাত্র চাপ |
12.5 এমপিএ |
কাজের চাপ |
সর্বাধিক ১.২৫ এমপিএ |
| প্রবাহের গতি |
৮ মিলি/র |
|
|
| নামমাত্র গতি |
1500r/min |
|
|
| উত্তোলন |
শক্তি (ডিজেল) |
| সর্বোচ্চ উত্তোলন ক্ষমতা |
১৫ কেএন |
মডেল (ডিজেল ইঞ্জিন) |
ZS1105 |
| উত্তোলন ড্রাম বিপ্লব |
121,76,36 ((r/min)
|
নামমাত্র শক্তি |
12.১ কিলোওয়াট |
| ড্রাম ব্যাসার্ধ |
১৪০ মিমি |
নামমাত্র গতি |
2200r/m |
| ওজন |
প্রায় ৬০০ কেজি |
| আকার |
১৬২০*৯৭০*১৫৬০ মিমি |
এক্সওয়াই-১এ ক্রলার মাউন্টড ড্রিল রিগ সুবিধা
1এটিতে একটি হাইড্রোলিক স্বয়ংক্রিয় খাওয়ানোর প্রক্রিয়া রয়েছে যা ড্রিলিং দক্ষতা উন্নত করে এবং শ্রমের তীব্রতা হ্রাস করে।
2. এটি চকের পরিবর্তে বল কার্ড ক্ল্যাম্পিং প্রক্রিয়াটি গ্রহণ করে এবং নন-স্টপ বারটি বাস্তবায়ন করতে পারে, পরিচালনা করা সহজ, নিরাপদ এবং নির্ভরযোগ্য।
3এই হুইস্টটি একটি ফ্রেম দিয়ে সজ্জিত করা হয়েছে যা একটি দ্বি-পার্শ্বযুক্ত সমর্থন স্টার কাঠামো গঠন করে যা শক্তিশালী প্রভাবের প্রতিরোধ করতে পারে।
4উল্লম্ব অ্যাক্স বক্সের চারটি লেয়ার পজিশনিং সেট নিশ্চিত করে যে গিরোটারটি জটিল ভূতাত্ত্বিক অবস্থার সাথে মোকাবিলা করার জন্য পর্যাপ্ত অনমনীয়তা রয়েছে যেমন পাথর স্তর এবং পাথর স্তর।
5এই মেশিনটি একটি কোপার ক্লাচ গ্রহণ করে, যার বৈশিষ্ট্যগুলি বড় ট্রান্সমিশন টর্ক, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ মুক্ত।
এক্সওয়াই-১এ ক্রলার মাউন্টড ড্রিল রিগ অ্যাপ্লিকেশন
এক্সওয়াই-১এ ড্রিলিং রিগ মূলত ভূতাত্ত্বিক সাধারণ অনুসন্ধান এবং অনুসন্ধানের জন্য ব্যবহৃত হয়, রাস্তা এবং উচ্চ বিল্ডিং ফাউন্ডেশন অনুসন্ধান, কংক্রিট কাঠামোর গর্তের ধরণের, নদী বাঁধ,জমির তাপমাত্রা কেন্দ্রীয় এয়ার কন্ডিশনার, ইত্যাদি এক্সওয়াই-১ সিরিজ হ'ল স্পিন্ডল কোর জিওটেকনিক্যাল ড্রিলিং প্ল্যাটফর্ম যা সিভিল বিল্ডিংয়ের মতো প্রকল্পে জিও-নির্মাণ এবং জিও-টেকনিক্যাল এক্সপ্লোরেশন ড্রিলিংয়ের জন্য পুরোপুরি উপযুক্ত,রেলপথ নির্মাণজলবিদ্যুৎ, মহাসড়ক, সেতু ও বাঁধ ইত্যাদি।
কোর টিউব - কোরিং টুল
1. এক স্তরের কোর পাইপ
একক পাইপ ড্রিলিং সরঞ্জামটির সহজ কাঠামো এবং সুবিধাজনক প্রক্রিয়াজাতকরণ রয়েছে। এটি শক্ত খাদ এবং ইস্পাত কণা ড্রিলিংয়ের জন্য একটি সাধারণ কোরিং সরঞ্জাম।একক পাইপ তুরপুন সরঞ্জাম মধ্যে flushing তরল ড্রিল পাইপ দ্বারা কোর পাইপ পাঠানো হয়. ড্রিল আনুষাঙ্গিক যে সরাসরি কোর শীর্ষে ঝাঁপ, এবং প্রভাব এবং ঘর্ষণ কোর কোর পাইপ কোর ঘূর্ণন দ্বারা সৃষ্ট, পরা এবং কোর ছিঁড়ে খুব সহজ,তাই তারা শুধুমাত্র অপেক্ষাকৃত সম্পূর্ণ এবং স্থিতিশীল গঠন প্রযোজ্য.
2ডাবল কোর টিউব
ডাবল-স্তরীয় কোর পাইপটি মূল কোর পাইপ (বাহ্যিক পাইপ) এ একটি কোর ধারণকারী পাইপ (অভ্যন্তরীণ পাইপ) যোগ করে গঠিত হয়।এটা দুই প্রকারের মধ্যে বিভক্ত করা যেতে পারে: দ্বৈত অভিনয় এবং একক অভিনয়ঃ
ডাবল স্তর ডাবল-অ্যাক্টিং কোর টিউব (ডাবল-অ্যাক্টিং ডাবল টিউব) - বাইরের টিউবটি ঘোরায় এবং অভ্যন্তরীণ টিউবটিও ঘোরায়।
ডাবল লেয়ার সিঙ্গল অ্যাক্টিং কোর টিউব (সিঙ্গল অ্যাক্টিং ডাবল টিউব) - বাইরের টিউবটি ঘোরায় কিন্তু অভ্যন্তরীণ টিউবটি ঘোরায় না।
ডাবল-স্তর কোর পাইপ কোর উপর ওয়াশিং তরল এর স্ক্রুং প্রভাব বিচ্ছিন্ন করতে পারেন। কম্পন বিচ্ছিন্নতা ছাড়া ডাবল কাজ ডাবল পাইপ জল বিচ্ছিন্নতা, নরম জন্য ব্যবহৃত,স্লো এবং সহজে ক্ষয়প্রাপ্ত গঠন; একক কাজ ডাবল পাইপ জল এবং কম্পন বিচ্ছিন্ন করতে পারেন, মূলত, একক অভিনয় ডাবল পাইপ ড্রিলের ড্রিল আনুষাঙ্গিকগুলি হীরা ড্রিলিংয়ের জন্য ব্যবহৃত হয়।
